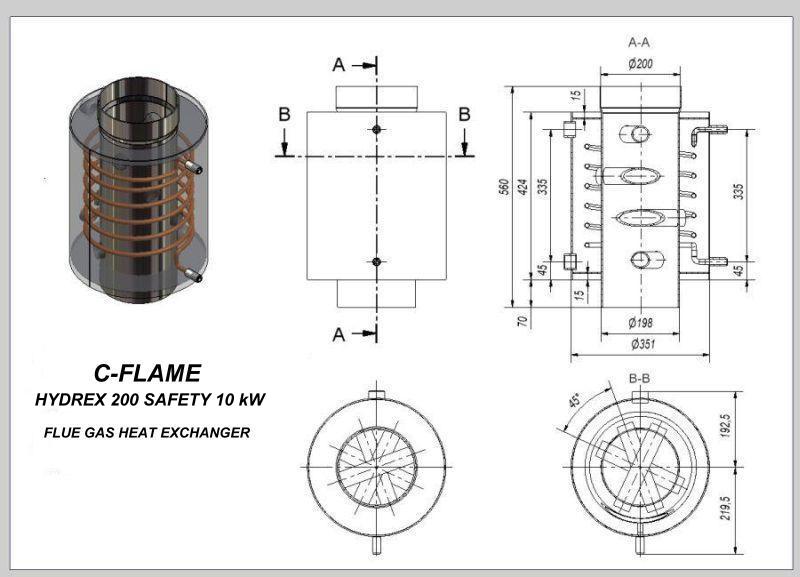

ROOKGAS WARMTEWISSELAAR MET KOELSPIRAAL
Nominaal vermogen 9 kW
Aansluiting rookgaskanaal 200 mm
Aansluit moffen c.v. aansluiting 1” Binnendraad
Aansluit nippels koelspiraal 3/4” Buitendraad

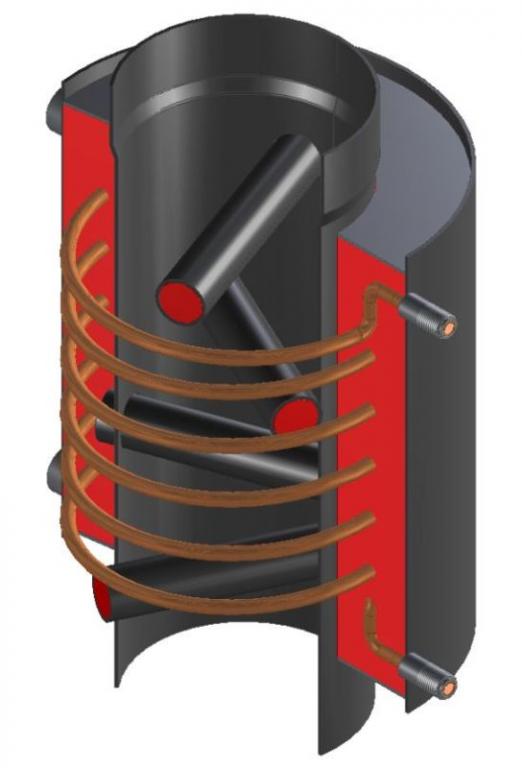

Beveiliging tegen oververhitting d.m.v. ingebouwde koelspiraal
Geschikt voor houtkachels met een nominaal vermogen van 15 tot 30 kW
De Hydrex 200 SAFETY maakt het mogelijk om elke houtkachel op het centrale verwarmingssysteem aan te sluiten.

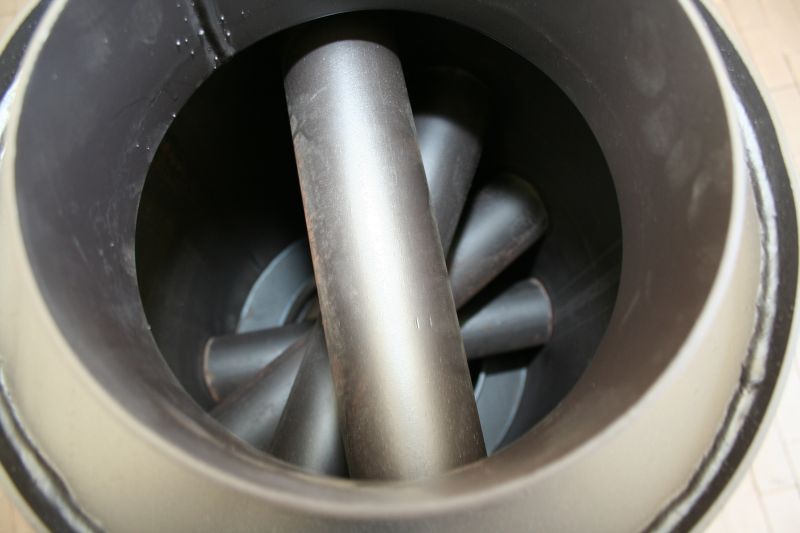

De rookgaswarmtewisselaar wordt tussen de kachel en het rookgaskanaal geplaatst. De warmtewisselaar absorbeert de restwarmte uit de rookgassen en geeft deze af het water in de buizen van de warmtewisselaar. Op deze manier kan de warmte aan de radiatoren of vloerverwarming worden overgedragen.
Om condensatie problemen te voorkomen mogen de rookgassen niet worden afgekoeld beneden 120°C.
Het is daarom van belang dat de aansluiting naar het c.v. systeem wordt uitgevoerd met een retourtemperatuurbegrenzer welke minimaal is ingesteld op een temperatuur van 62°C.
De ingebouwde koelspiraal wordt d.m.v. een veiligheidsventiel op de waterleiding aangesloten om oververhitting te voorkomen.
De ingebouwde koelspiraal kan eventueel ook dienst doen als warmtewisselaar om warm tapwater te bereiden.
